概述

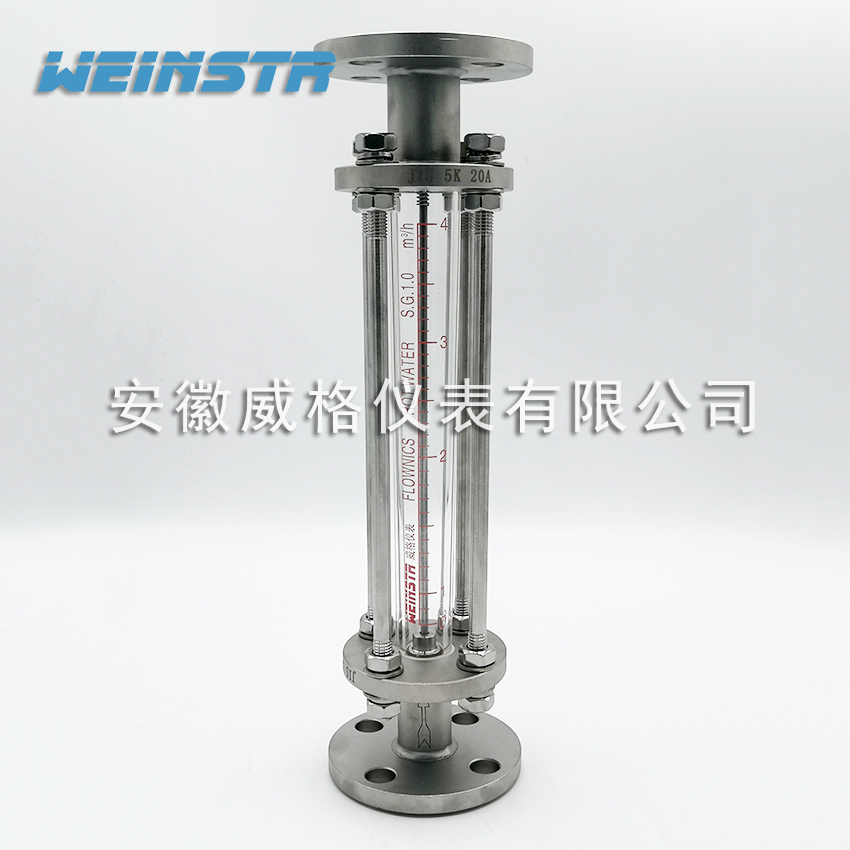

玻璃轉子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食晶、染料、環保及科學研究等各個部門中，用來測量單相非動脈（液體或氣體）流體的流量。
耐腐蝕型流量計主要用于有腐蝕性液體、氣體介質流量的檢側，例如強酸（氫氟酸除外）、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的流量檢測。
特點
1、壓力損失小
2、性能可靠，讀數方便、直現
3、結構簡單，安裝使用方便
4、價格便宜
原理與結構
流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和管內可上下移動的浮子。當流體自下而上流經錐形玻璃管時，在浮子上下間產生壓差，浮子在此差壓作用下上升。當此上升的力=浮子所受的浮力及粘性?升力與浮子的重力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
型號規格及技術指標
普通型
LZB-2 | LZB-3 | 型號 | LZB-4 | LZB-6 | LZB-10 |
φ2 | φ3 | 公稱通徑mm | φ4 | φ6 | φ10 |
≤1 | ≤1 | 工作壓力MPa | ≤1 | ≤1 | ≤1 |
±4 | ±4 | 基本誤差% | ±4 | ±4 | ±4 |
1:10 | 1:10 | 范圍度 | 1:10 | 1:10 | 1:10 |
0.4~4 | 2.5~25 | 液體?mL/min | 測量范圍 | 液體L/h | 1~10 | 2.5~25 | 6~60 |
0.6~6 | 4~40 |
1.6~16 | 4~40 | 10~100 |
1~10 | 6~60 |
2.5~25 | 6~60 | 16~160 |
1.6~16 | 10~100 |
6~60 | 40~400 | 氣體?mL/min | 氣體L/h | 16~160 | 40~400 | 100~1000 |
10~100 | 60~600 |
25~250 | 60~600 | 160~1600 |
16~160 | 100~1000 |
25~250 | 160~1600 | 40~400 | 100~1000 | 250~2500 |
注:以上規格(DN2~10mm)流量計均為側進側出，軟管或螺紋連接，下基座上帶針型流量調節閥，DN≥15mm均為法蘭式，垂直安裝，不帶調節閥。
