工作原理

金屬膨脹原理設計的傳感器

金屬在環境溫度變化后會產生一個相應的延伸，因此傳感器可以以不同方式對這種反應進行信號轉換。

雙金屬片式傳感器

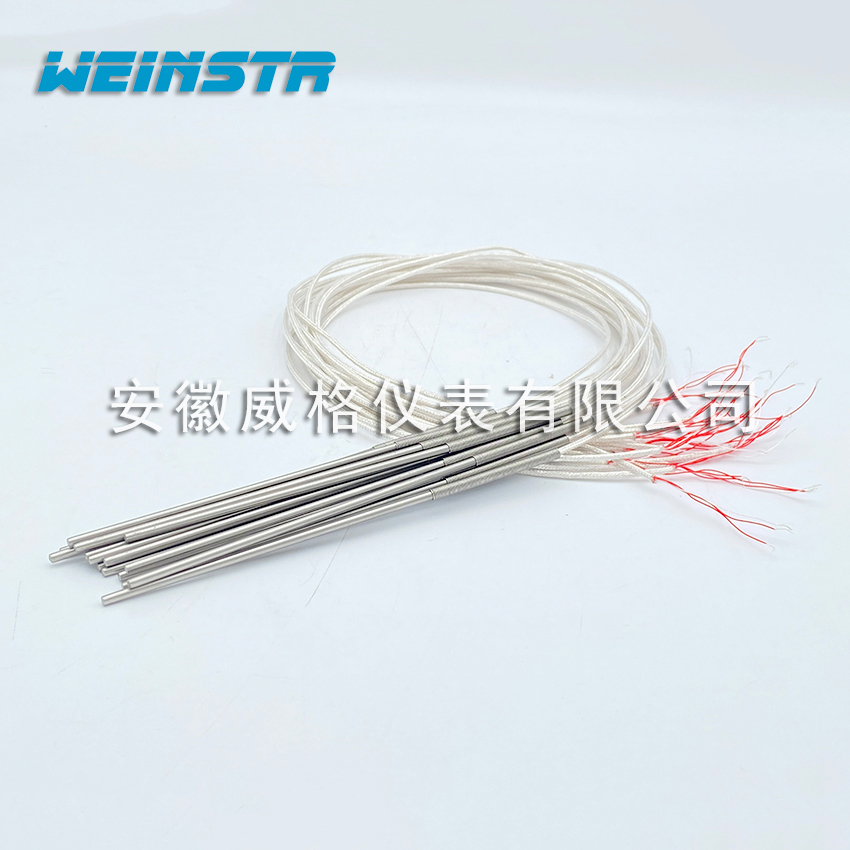

溫度傳感器

雙金屬片由兩片不同膨脹系數的金屬貼在一起而組成，隨著溫度變化，材料A比另外一種金屬膨脹程度要高，引起金屬片彎曲。彎曲的曲率可以轉換成一個輸出信號。

雙金屬桿和金屬管傳感器

隨著溫度升高，金屬管（材料A）長度增加，而不膨脹鋼桿（金屬B）的長度并不增加，這樣由于位置的改變，金屬管的線性膨脹就可以進行傳遞。反過來，這種線性膨脹可以轉換成一個輸出信號。

液體和氣體的變形曲線設計的傳感器

在溫度變化時，液體和氣體同樣會相應產生體積的變化。

多種類型的結構可以把這種膨脹的變化轉換成位置的變化，這樣產生位置的變化輸出（電位計、感應偏差、擋流板等等）。

電阻傳感

金屬隨著溫度變化，其電阻值也發生變化。

對于不同金屬來說，溫度每變化一度，電阻值變化是不同的，而電阻值又可以直接作為輸出信號。

電阻共有兩種變化類型

正溫度系數

溫度升高 = 阻值增加

溫度降低 = 阻值減少

負溫度系數

溫度升高 = 阻值減少

熱電阻

溫度降低 = 阻值增加
