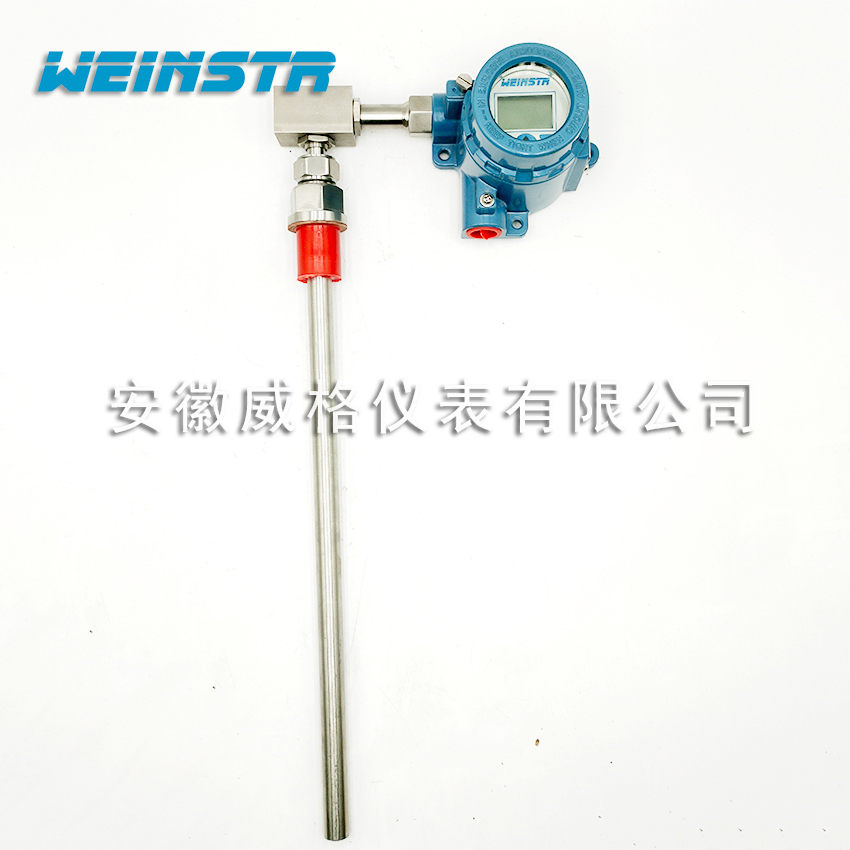

溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制或三線制傳輸方式。將工業熱電偶、熱電阻信號轉換成與輸入信號成線性的4-20mA、0-5V1-5V等遠傳信號。
它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
主要特點：
·采用數字電路，電腦調試，無可動電位器，杜絕因電位器飄移產生的誤差，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
·現場安裝在帶窗口的變送器接線盒內使用，直接輸出4-20mA、0-5VD等輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力； ? ? ??
·熱電偶變送器具有冷端溫度自動補償功能；精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
·現場顯示、直觀清晰、實時監控 ? ??
工作原理：
熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經電腦調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器采用高亮度數碼管顯示，溫度變送器采用兩線制方式輸出。
技術參數:
1、輸入信號：熱電偶：K、E、B、S......熱電阻：Pt100、Cu50、Cu100(三線制、四線制)。
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性。
3、基本誤差：0.2%FS、0.5%FS、
4、接線方式：二線制、三線制、
5、顯示方式：選裝數碼管或液晶表頭顯示現場溫度，
6、工作電壓：額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；
8、工作環境：
a:環境溫度?-25-+80℃（常規型）
? ? ? ? ? ?-25-+70℃（數顯型）
? ? ? ? ? ?-25-+75℃（智能型）
b:相對濕度：5%-85%
c:機械振動f≤50Hz, 振幅≤0.15mm
安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方安裝；
⑷ 根據現場要求選裝相匹配的材質，量程；
